HY5700-4512F-SC20是百兆1光2电导轨式即插即用型工业级光纤收发器，支持RJ45、SC/ST/FC等多种接口，采用业界市场成熟稳定的线速交换芯片，专门为工业数据通信领域设计的1光2电3口10/100M自适应工业级光纤收发器，应用灵活、运行稳定、可靠，特别适用于工业现场环境下作为通信传输单元之间组建高速、可靠、稳定的网络应用要求。HY5700-4512F-SC20提供了2个10/100M以太网RJ45电口，以及1个可支持SC/ST/FC接口的远传以太网光口，为设备端口之间互连、光、电传输媒介转换和远程传输数据提供了高度灵活的应用。HY5700-4512F-SC20产品满足工业设计相关要求，支持宽温-40℃～+85℃的条件下正常运行，适应恶劣的工作环境条件，广泛应用于电力、石油、矿业等工业领域，为客户分散点位的数据采集、视频监控等高可靠性、实时性的业务提供了灵活快捷的、稳定可靠的传输、媒介转换解决方案。
主要特点
支持2个10/100M RJ45电口和1个百兆SC/ST/FC光口
支持10/100M自适应，全双工/半双工，MDI/MDI-X线序自动交换功能
存储转发、全线速数据处理机制
采用稳定可靠的线速交换芯片，满足工业现场环境稳定可靠的运行需要
单路极宽电压范围：12～36VDC电源输入，电压适应性强
超低功耗，采用DC-DC开关电源设计，电源效率高，发热量小，功耗不足3.5W
工业自动控制、工业视频数据监控、采集领域集成化组网应用
使用简易，工作非常稳定、可靠，长期运行性能优异
规格说明
网络标准：IEEE802.3，IEEE802.3u，IEEE802.3x
支持介质：10base-T CAT3、4、5UTP（≤100米）；100base-TX CAT5 UTP（≤100米）；100base-FX单模/多模光纤

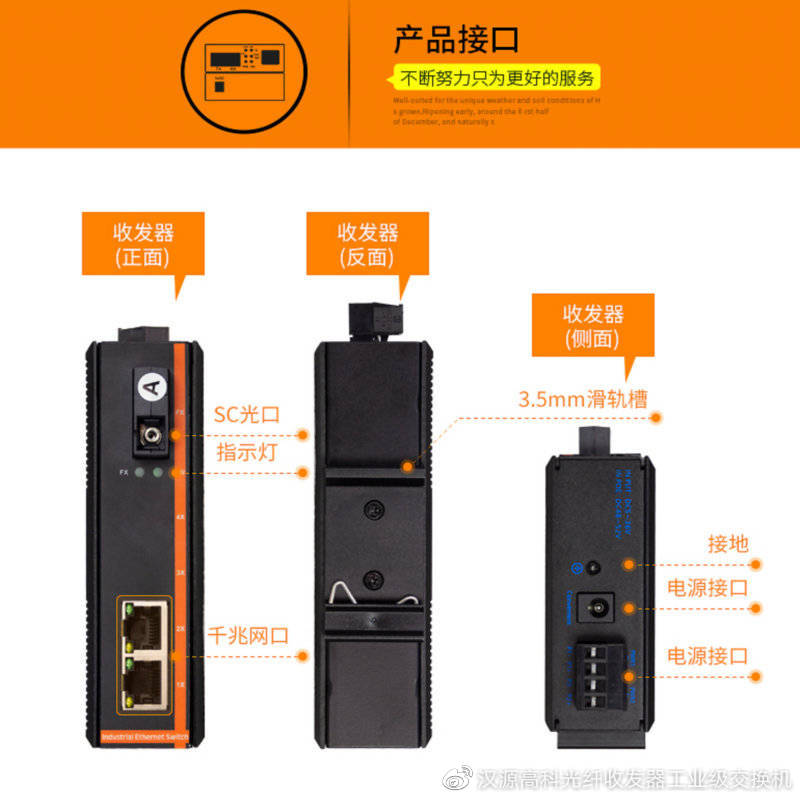

网络接口：2个10/100Mbps自适应以太网RJ45屏蔽电口；1个百兆单模/多模光口SC/ST/FC接口
交换方式：存贮转发
流量控制：半双工背压，全双工IEEE802.3x
生成树算法：IEEE802.1d
交换容量：600Mbps
包缓存大小：15Kbits
MAC地址表：1K
传输距离：双绞线100米（标准CAT3、4、5UTP）
多模光纤2Km；单模光纤20Km～120Km
电源单路：24VDC
宽范围输入：12～36VDC
电源端子：4芯5.08mm间距接线端子；过压、过流、反接保护、电源无极性
空载功率：1.64W（24VDC/0.06A）
满载功率：3.5W（24VDC/0.08A）
工作温度：-40℃-+85℃
存储温度：-40℃-+85℃
相对湿度：5%～95%（无凝结）
设备尺寸：120X92X32mm
